치수

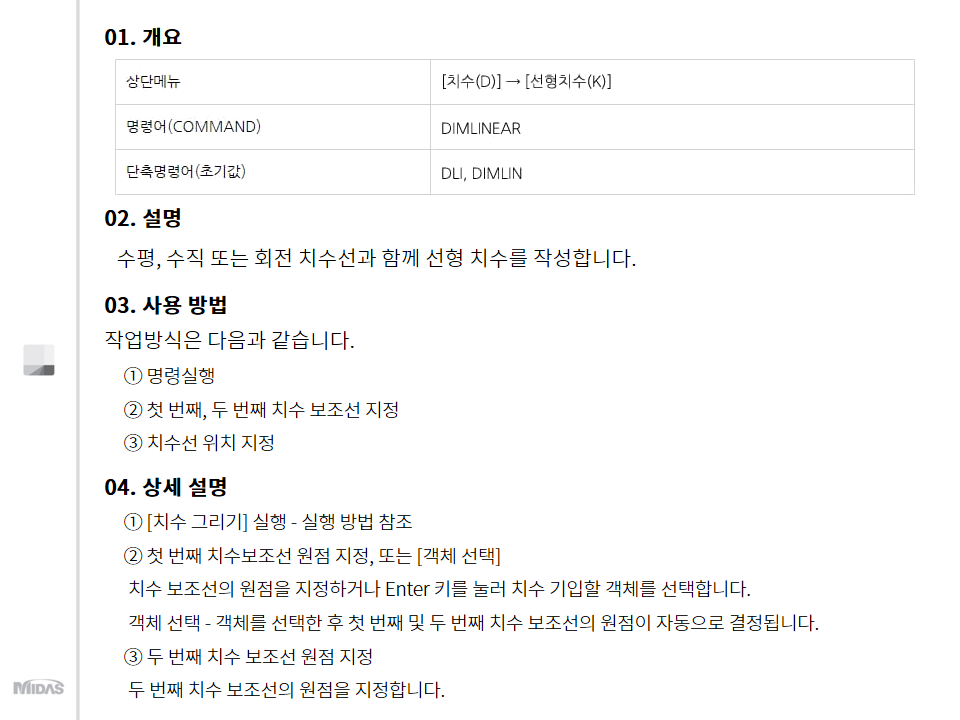

1. 개요

2. 설명

수평, 수직 또는 회전 치수선과 함께 선형 치수를 작성합니다.

3. 사용 방법

작업 방식은 다음과 같습니다.

1) 명령 실행

2) 첫 번째, 두 번째 치수 보조선 지정

3) 치수선 위치 지정

4. 상세 설명

1) [치수 그리기] 실행

실행 방법 참조

2) 첫 번째 치수보조선 원점 지정, 또는 [객체 선택]

치수 보조선의 원점을 지정하거나 Enter 키를 눌러 치수 기입할 객체를 선택합니다.

객체 선택 - 객체를 선택한 후 첫 번째 및 두 번째 치수 보조선의 원점이 자동으로 결정됩니다.

3) 두 번째 치수 보조선 원점 지정

두 번째 치수 보조선의 원점을 지정합니다.

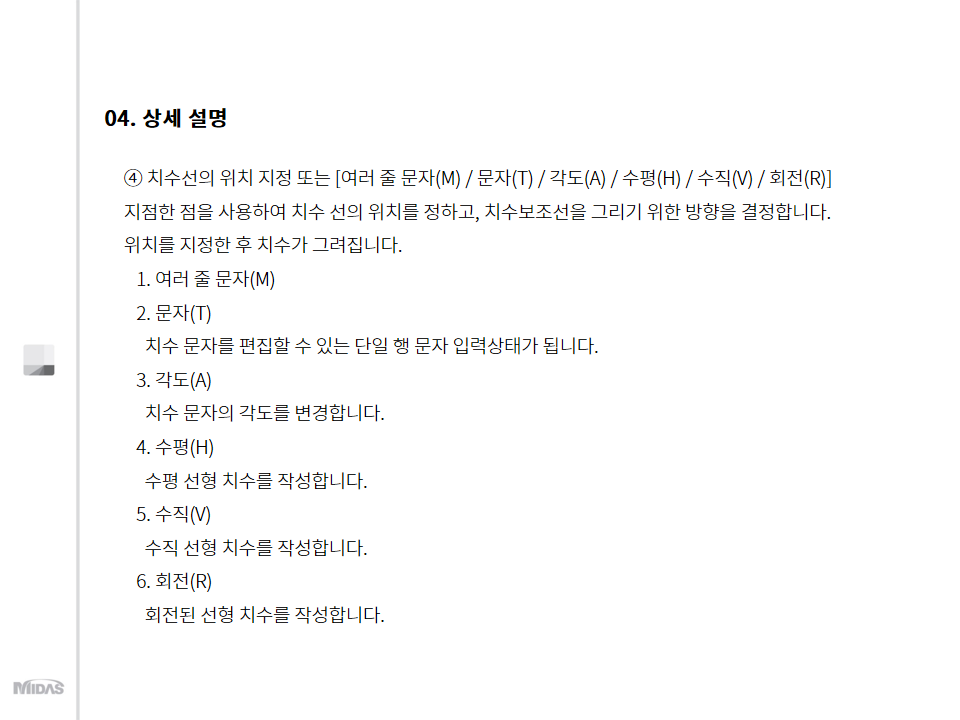

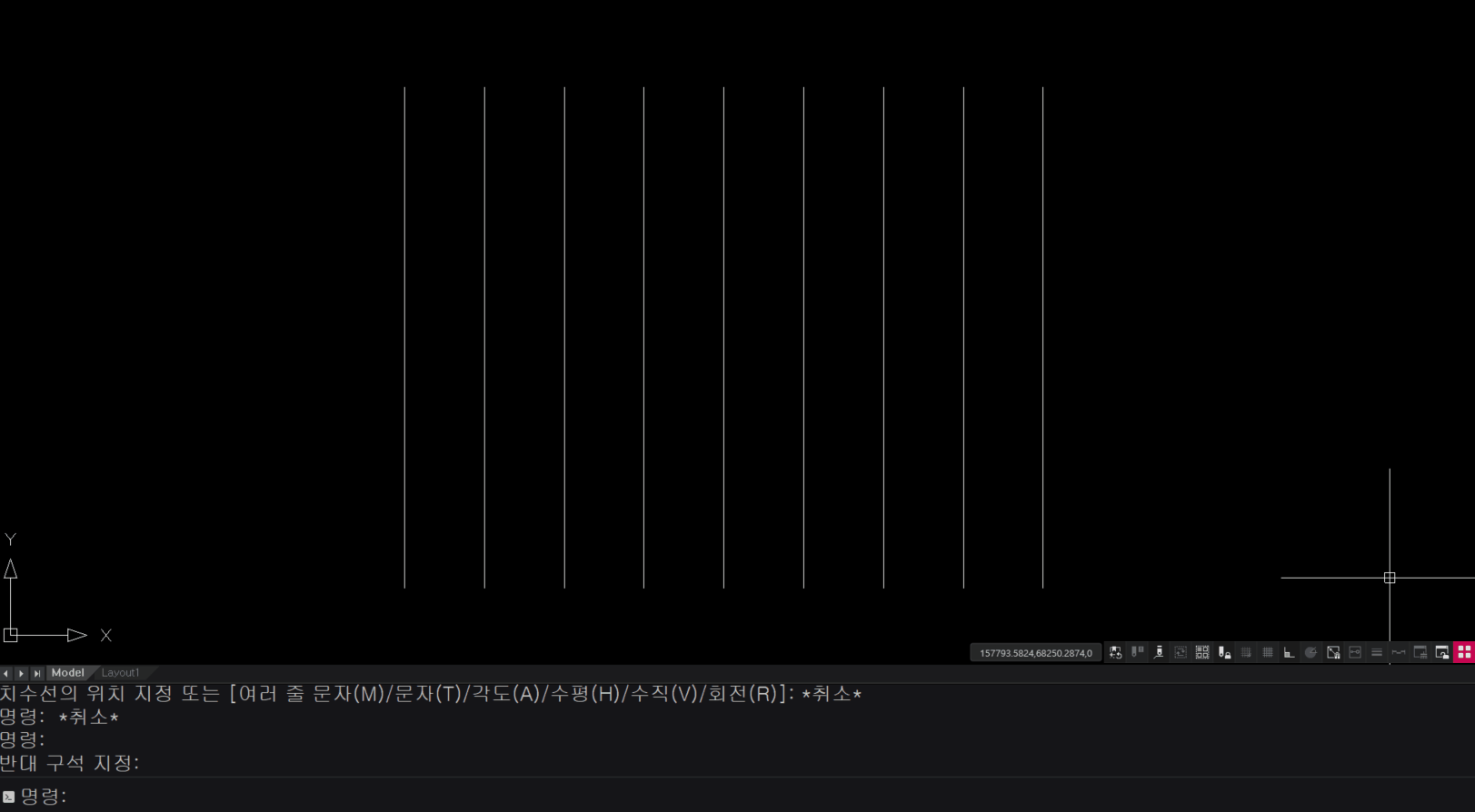

4. 치수선의 위치 지정 또는 [여러 줄 문자(M) / 문자(T) / 각도(A) / 수평(H) / 수직(V) / 회전(R)]

지점한 점을 사용하여 치수 선의 위치를 정하고, 치수보저선을 그리기 위한 방향을 결정합니다.

위치를 지정한 후 치수가 그려집니다.

(1) 여러 줄 문자(M)

(2) 문자(T)

치수 문자를 편집할 수 있는 단일 행 문자 입력상태가 됩니다.

(3) 각도(A)

치수 문자의 각도를 변경합니다.

(4) 수평(H)

수평 선형 치수를 작성합니다.

(5) 수직(V)

수직 선형 치수를 작성합니다.

(6) 회전(R)

회전된 선형 치수를 작성합니다.
