캐드(CAD)를 사용하다 보면 면적이나 길이를 계산해야 할 일이 많죠! 그럴 때 캐드 리습 명령어를 사용하면 효율적인 작업을 할 수 있답니다. 하지만 아파트같이 여러 세대가 있는 프로젝트라면 건축 면적이나 세대 길이의 수치가 수정되어야 하는 부분들이 많아 번거로운 반복 작업을 피할 수 없는 상황이 발생하기도 합니다. 그래서 오늘은 캐드 면적, 길이 구하는 방법과 아키디자인 기능을 활용해 면적, 길이를 구하고 수정하는 방법에 대해 소개해드릴게요~

"캐드 기본명령어로 면적, 길이 계산하기"

캐드에서 면적, 길이를 계산해야 할 때 리습을 사용하지 않아도 편하게 면적, 길이를 알 수 있는 명령어가 있죠! 바로 AREA(면적)와 DIST(길이)입니다. 공통적으로 개체를 만들어준 다음 면적, 길이 중 계산하고 싶은 명령어를 입력해 줍니다. 그 후 면적을 구할 객체 영역을 선택한 후 스페이스바를 누르면 명령어 창에서 면적을 확인할 수 있어요.

​하지만 AREA 명령어로 면적과 길이를 일일이 구해서 정리하기가 어려워 많이들 면적 리습을 활용하십니다. 하지만 아키디자인에서는 면적 리습없이 면적, 길이를 구할 수 있어요.

"리습없이 캐드 면적, 길이 구하기!"

아키디자인은 리습 없이 바로 면적을 그릴 수 있습니다. 상단 메뉴 그리기 안에 있는 정보 테이블을 생성하여 끌어오면 면적표로 생성할 객체 선택 아이콘이 뜨는데요. 자신이 만들고 싶은 객체를 선택하여 확인만 눌러주면 실면적표가 생성이 된답니다! 리습이나 계산기 필요 없이 면적, 합계를 확인할 수 있어 편리한 작업이 가능합니다.

"연동 기능으로 면적, 길이 수정도 간편하게!!"

건축물의 면적이 조금만 수정되어도 모든 면적을 다시 계산하고 수정해야 한다는 점에 곤란하셨던 분들이 많죠!

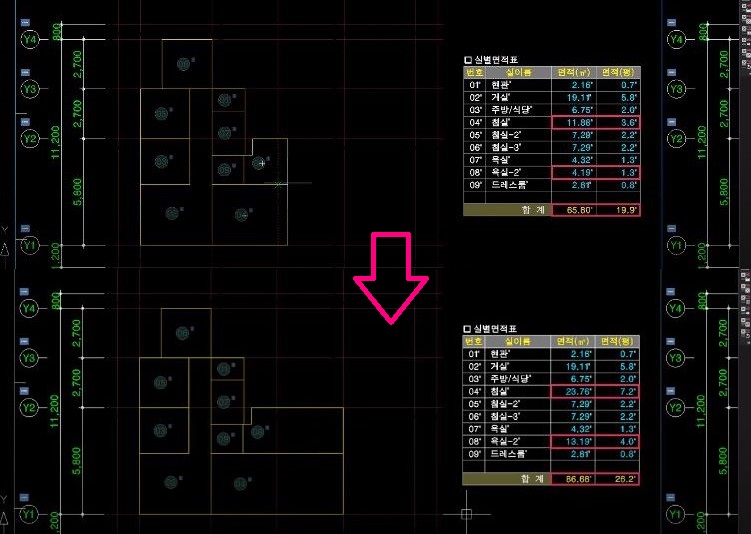

​마이다스캐드 아키디자인은 도면을 한번 작성하면 연동 기능이 있기 때문에 도면을 수정하더라도 실시간으로 면적표가 함께 수정됩니다. 게다가 설계 개요도 만들어주니 도면의 정확성은 높여주고 작업 시간은 단축시켜주어 80%의 작업 시간을 절반으로 줄여줄 수 있답니다!

​이렇게 캐드 명령어를 활용해 면적, 길이를 구해보고 아키디자인만의 기능으로 빠르게 면적과 길이를 구하고 수정하는 방법에 대해 알아보았어요. 캐드 명령어를 활용하는 것도 좋지만 아키디자인의 기능을 활용하면 건축 면적 수정 시 반복적인 계산을 하지 않아도 되니 낭비되는 시간을 줄일 수 있겠죠? 업무 시간을 단축시켜주는 아키디자인만의 기능이 궁금하시다면 체험판부터 경험해보세요!
