캐드(CAD)로 건축물에 대한 도면을 작성할 때 평면도 / 입면도 / 단면도를 가장 많이 그리게 될텐데요. 그럴 때마다 반복적으로 가장 많이 사용을 하는 것이 창문(창호)랍니다. 그래서 오늘은 창문(창호) 캐드 소스 활용법 및 자료를 제공해드리려고 합니다. 아래 설치파일을 다운로드하시면 보다 도면을 편하게 작성하실 수 있을 거예요. 앞으로도 필요한 캐드(CAD)소스를 지속적으로 제공해드릴 예정이오니 블로그 구독을 통해 필요한 정보를 얻어가세요~!



구독하기(클릭)





01. 창문(창호) 캐드 소스



도면으로 건축물을 만들 때, 가장 많이 사용하는 창문에 관한 캐드 소스예요.

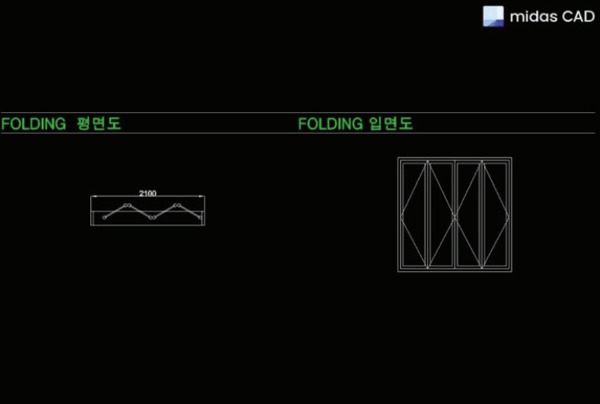

해당 파일에는 (AW/FSW/SSW/FIX/CURTAIN WALL/PJ/HOLDING DOOR) 즉, 알루미늄 창/철제창, 스테인리스 스틸 창, 고정창, 커튼월, 프로젝트창, 홀딩도어 등의 평면도와 단면도로 사용 가능한 소스, 입면도 소스가 포함되어 있어 보다 편리하게 창문을 표현할 수 있습니다





창문(창호) 캐드소스 다운로드

(참고용 캐드 소스입니다. 수정사항이 생길 시, 직접 블록편집하여 사용바랍니다.)

파일 설치 📥

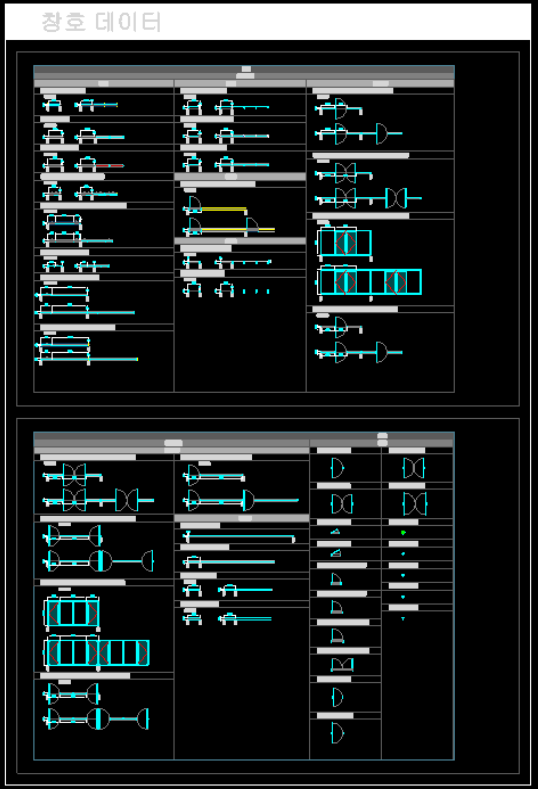

창문 캐드 소스



02. 캐드소스 활용 (블록 편집)



1) 다운로드 한 캐드 소스파일을 열어줍니다.

캐드 소스 파일 열기

2) 소스 내 포함되어 있는 자료들이 잘 설치가 되어졌는지 확인합니다.

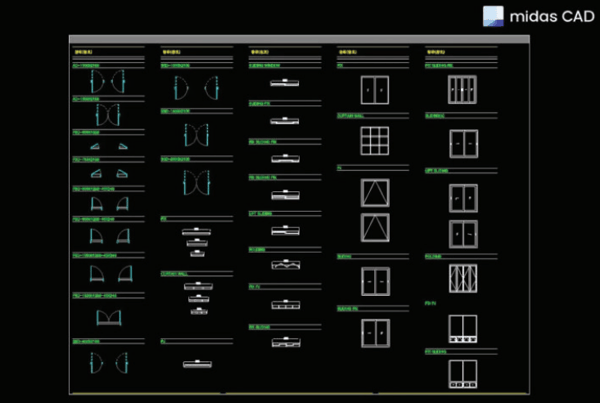

소스 내 포함되어 있는 자료

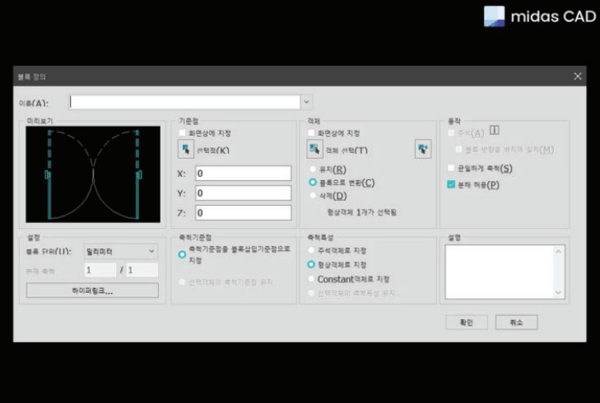

3) 해당 소스들을 적용시키고자 하는 도면으로 소스들을 불러와 “블록 정의” (단축 명령어 B)

캐드 블록 정의

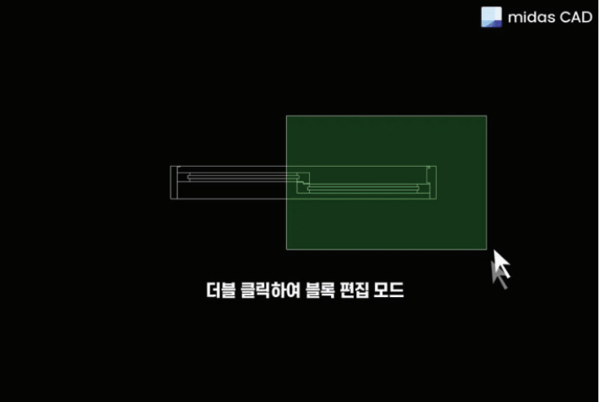

4) 객체 더블 클릭하여 블록 편집로 진입 / 객체를 수정해줍니다.

블록 편집

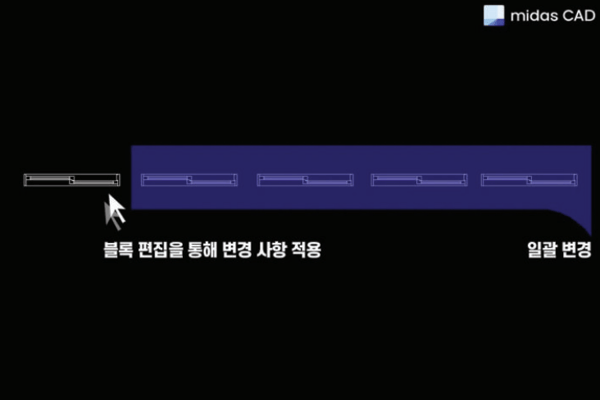

5) 뷰포트 바깥쪽을 두번 더블클릭 하여, 블록 편집창을 빠져나와 일괄 변경 확인

블록 편집 빠져나오기



이렇게 마이다스캐드 소스 모음 창문(창호)을=를 도면에 적용하였습니다. 기본으로 제공된 사이즈에 원하시는 크기의 창문이 있지 않으시다면, 위와 같은 방법으로 블록 편집을 통해서 변경해서 사용하시면 됩니다.



만약 도면 작업 중, 일괄적으로 변경을 원하시는 경우에는 가장 먼저 "블록 지정"후,  "블록 편집"을 하면 됩니다.

단 한 번의 작업으로 뷰포트에 나와있는 "같은 이름으로 된 블록"들이 일괄적으로 변경이 가능하다는 것을 배워보았는데요.

아래 링크를 통해 “블록”에 대한 상세한 설명을 통해서 블록이 어떤 역할을 하는가에 대해서 쉽게 익히면 좋을 것 같습니다!!



상세 내용 보기 (클릭)

추후 업로드될 다른 소스들과도 함께 활용하여, 도면 작성 시 반복작업을 줄이고 체계적으로 관리해보세요~!
