캐드(CAD)로 배치도를 그리거나 주차 계획도를 그릴 때, 주차관련된 소스들이 필요합니다. 2018년 기준으로 주차장 너비에 관련된 법규사항이 변경되면서 기존 대비 넓어진 것을 확인할 수 있을 거예요.

새롭게 적용된 주차 라인과 더불어 주차 범례 및 상세도가 포함되어 있어 하단의 설치 파일 다운로드하시면 도면을 편하게 작성하실 수 있습니다. 앞으로도 주기적으로 필요한 캐드(CAD) 소스를 업로드할 것이니 하단의 블로그 구독을 하셔서, 필요한 정보를 얻어 가세요~!



구독하기(클릭)





01. 주차 캐드 소스

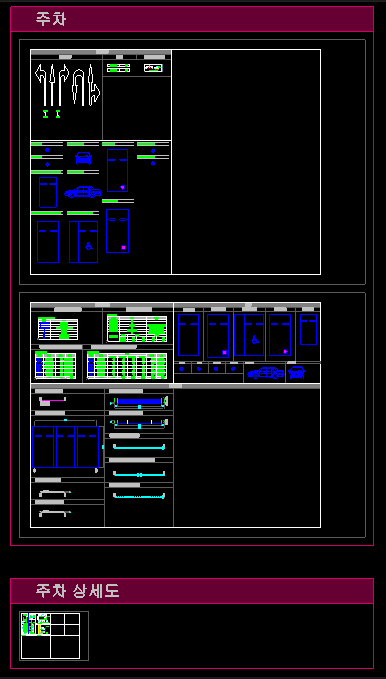

배치도 작성 또는 주차 계획도를 작성할 때 사용하는 “주차”에 관한 캐드 소스예요. 해당 파일에는 (일반 주차/중대형 주차/장애인 주차/조업 주차) 등의 소스, 방향 기호 및 범례에 관한 내용이 포함되어 있습니다.





주차 캐드소스 다운로드

(참고용 캐드 소스입니다. 수정사항이 생길 시, 직접 블록편집하여 사용바랍니다.)

파일 설치 📥

캐드 주차 소스



02. 캐드소스 활용 (블록 편집)

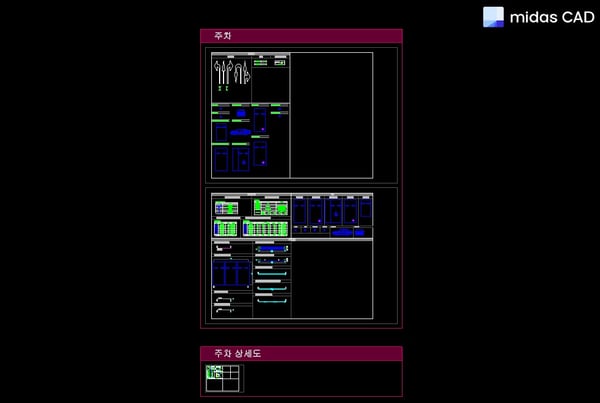

다운로드 한 캐드 소스파일을 열어줍니다.

1) 다운로드 한 캐드 소스파일을 열어줍니다.

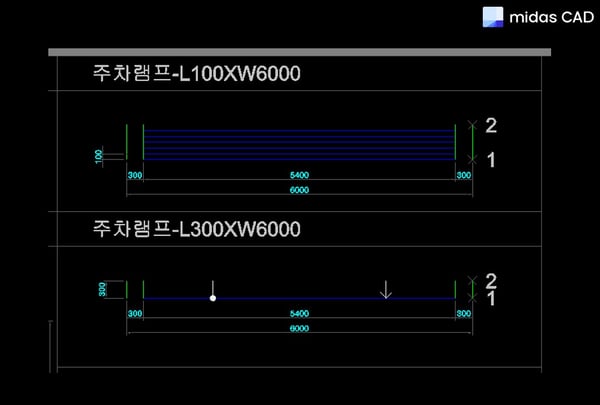

사용자 선 지정하는 방법 안내

2) 사용자 선 지정하는 방법 안내

단축명령어 “DUL(DEFINEUSERLINE)” 입력

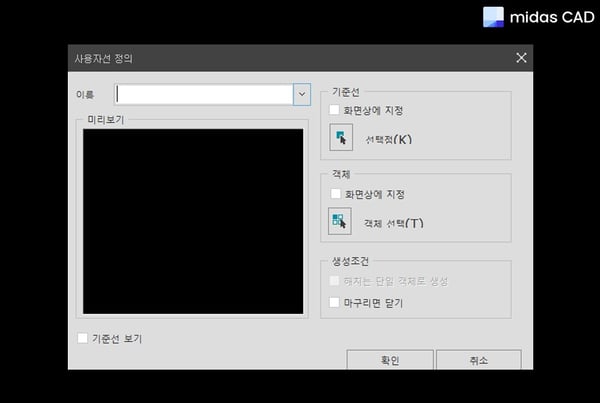

3) 단축명령어 “DUL(DEFINEUSERLINE)” 입력

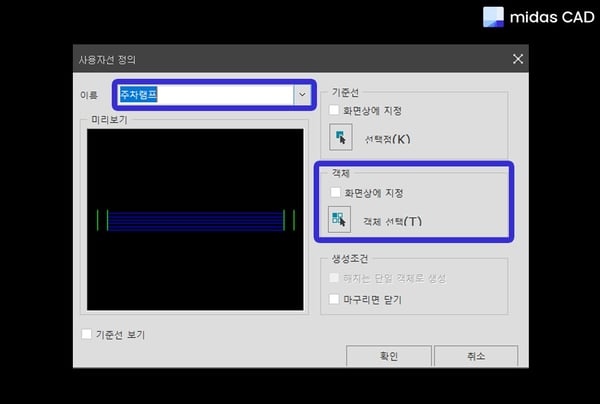

이름 및 객체 지정

4) 이름 및 객체 지정

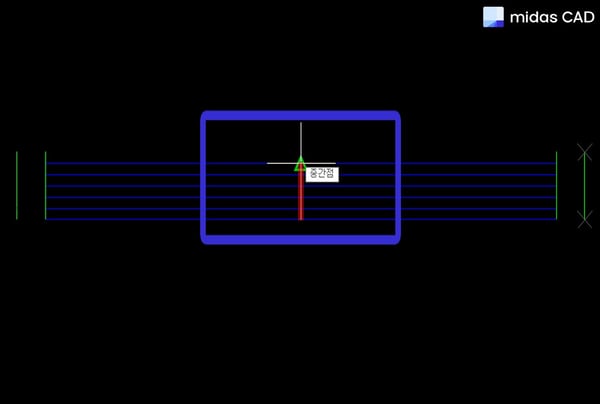

객체의 중심부분을 기준선으로 지정 후 확인버튼 클릭

5) 객체의 중심부분을 기준선으로 지정 후 확인버튼 클릭

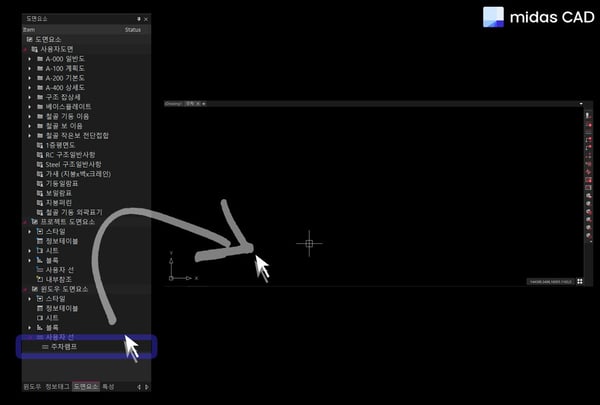

[워크트리] – [도면요소] – [윈도우 도면요소] – [사용자선]에 등록된 ‘주차램프’를 작업중인 뷰포트에 드래그드롭

6) [워크트리] – [도면요소] – [윈도우 도면요소] – [사용자선]에 등록된 ‘주차램프’를 작업중인 뷰포트에 드래그드롭

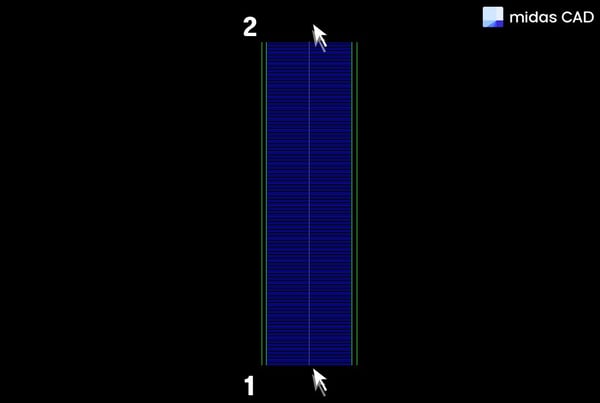

모듈길이 및 모듈 폭을 설정해서 필요한 만큼의 램프길이 그리기

7) 모듈길이 및 모듈 폭을 설정해서 필요한 만큼의 램프길이 그리기





이렇게 미다스 캐드 주차 소스 중 주차 램프를 사용 자선으로 지정하여 도면에 적용해보았어요. 주차 램프뿐만 아니라 같은 객체가 반복되는 모듈이라면 언제든지 사용 자선으로 등록하여, 무궁무진하게 활용할 수 있는 장점이 있어요. 아래 링크를 통해 “사용 자선”에 대한 상세한 설명을 통해서 좀 더 자세한 등록 방법 및 활용방안에 대해서 익히면 좋을 것 같습니다!!

상세 내용 보기 (클릭)

추후 업로드될 다른 소스들과도 함께 활용하여, 도면 작성 시 반복작업을 줄이고 체계적으로 관리해보세요~!
