캐드(CAD)로 배치도를 작성할 때, 가로수나 주택의 마당 등 다양한 나무를 사용하여 도면을 표현하는 경우가 있습니만 나무의 종류는 활엽수, 침엽수 등 다양한 나무들이 있고 화분들로도 표현할 때가 있죠.


여러 종류의 나무와 더불어 화분이 있으며, 해당 객체의 입면도 상에서 바라본 객체도 포함되어 있어 하단의 설치파일을 다운로드하시면 도면을 작성할 때, 보다 편리하게 가져다가 사용하실 수 있을 거예요. 주기적으로 도면을 작성할 때 필요한 캐드(CAD)소스를 업로드 할 예정이니 블로그 구독을 하셔서, 필요한 정보들도 많이 얻어가시길 바랄게요~!





01. 조경 캐드 소스



배치도 작성 또는 입면도를 작성할 때 사용하는 ‘조경’에 관한 캐드(CAD) 소스예요. 해당 파일에는 (조경 관련 법규사항/ 상록수 / 낙엽수 / 해치 / 조경계획 상세도 / 평,입면)에 대한 소스가 포함되어 있습니다.





(참고용 캐드 소스입니다. 수정사항이 생길 시, 직접 블록편집하여 사용바랍니다.)

조경 캐드소스 다운로드 📥

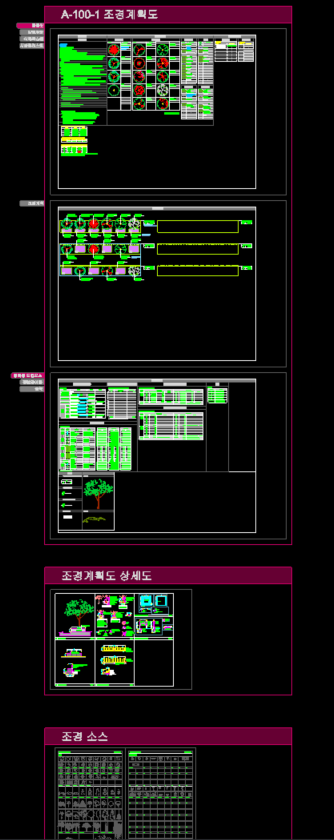

조경 캐드 소스

02. 캐드소스 활용 (정보태그 - 수량)

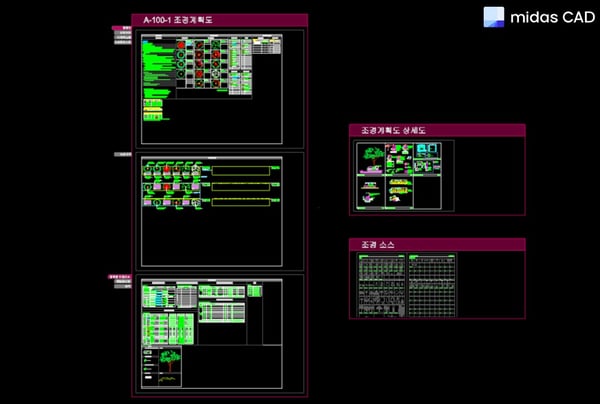

1)	캐드 소스 파일 열기

1) 다운로드 한 캐드 소스파일을 열어줍니다.

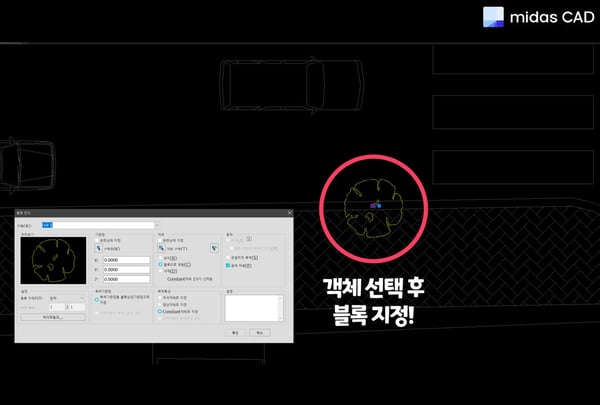

객체 선택 후 블록지정

2) 현재 작성하고 있는 배치도(입면도)에 들어갈 조경객체 블록 지정

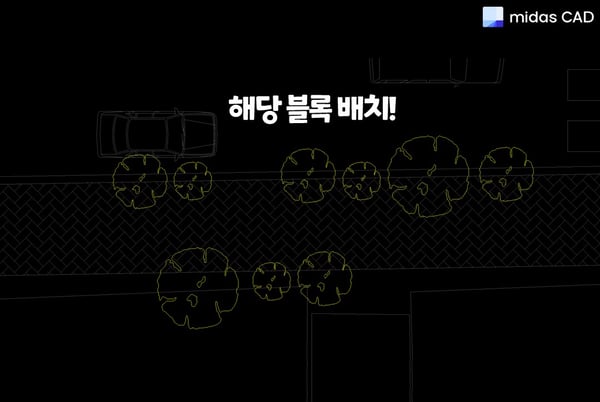

해당 블록을 도면에 배치

3) 해당 블록을 도면에 배치

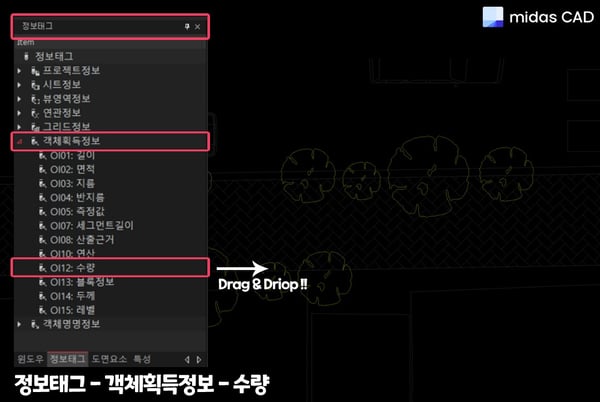

정보태그 - 객체획득정보 - 수량 항목을 뷰포트에 드래그 드롭

4) 정보태그 - 객체획득정보 - 수량 항목을 뷰포트에 드래그 드롭

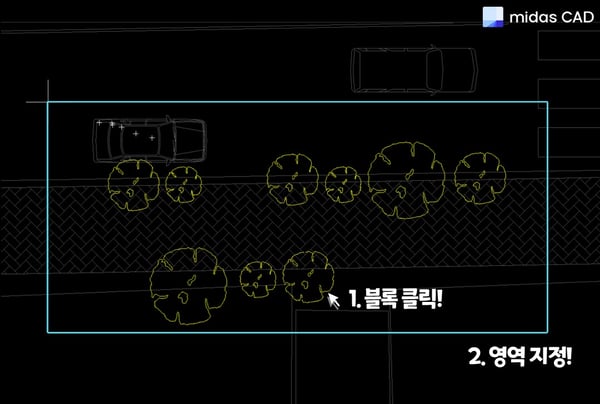

집계하고자 하는 블록을 선택 후, 드래그를 통한 영역을 지정

5) 집계하고자 하는 블록을 선택 후, 드래그를 통한 영역을 지정

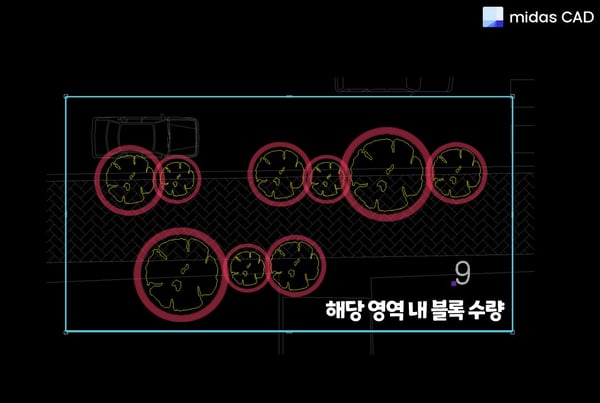

해당 영역 내 총 블록 수량을 확인.  영역 내에서 블록의 개수가 추가되거나 감소되어도 수량도 함께 변경

6)  해당 영역 내 총 블록 수량을 확인.

영역 내에서 블록의 개수가 추가되거나 감소되어도 수량도 함께 변경





이렇게 마이다스캐드의 ‘정보태그’ 기능을 활용하여, 보다 편리하게 수량을 파악할 수 있는 방법에 대해서 확인했어요. 해당 기능은 마이다스캐드(프리미엄, 아키디자인)에서 사용할 수 있는 기능으로 블록 객체를 ‘정보’로 인식하여, 쉽게 수량파악을 할 수 있는 장점이 있어요. 추가적으로 ‘정보’로 인식된 객체를 활용하여 연산이나 블록의 정보 등을 단순히 ‘드래그 드롭’ 혹은 ‘단축명령’을 통해서 도출해낼 수 있습니다.





아래 링크를 통해 마이다스캐드 프리미엄과 아키디자인의 특화기능에 대한 상세한 설명을 확인할 수 있으니, 궁금한 정보를 찾아서 쉽게 익히면 좋을 것 같습니다!!



상세 내용 보기 (클릭)



추후 업로드될 다른 소스들과도 함께 활용하여, 도면 작성 시 반복작업을 줄이고 체계적으로 관리해보세요~!
