캐드 오류 해결방법 ( 객체지우기 / 더블클릭 / 다중선택 )

캐드 스토리

2021년 8월 6일

SNS 공유하기
  • facebook
  • naver_cafe

캐드를 활용하여 도면을 작성 시 명령어를 입력해도 제대로 동작되지 않을 때, 문자를 더블클릭해서 수정을 하고자 했는데 되지 않을 때, 객체 여러 개를 선택했는데도 하나만 잡히는 경우 등 다양한 문제가 생길 수 있는데요. 이와 같은 문제가 생겼을 때, 캐드가 오류인 건가? 하고 걱정하시는 분들이 많을 것 같습니다.

오늘은 이러한 문제 발생 시 해결할 수 있는 해결 방법에 대해서 설명드리고자 합니다. 하단에 문제 발생 시 생길 수 있는 상황에 대한 "영상"을 올려 두었으니, 비슷한 문제를 겪고 계신 분들께서는 사진을 보고 따라 하시면 됩니다!



01. 캐드 객체 지우기 안됨 / 더블클릭 안됨

캐드 객체 지우기

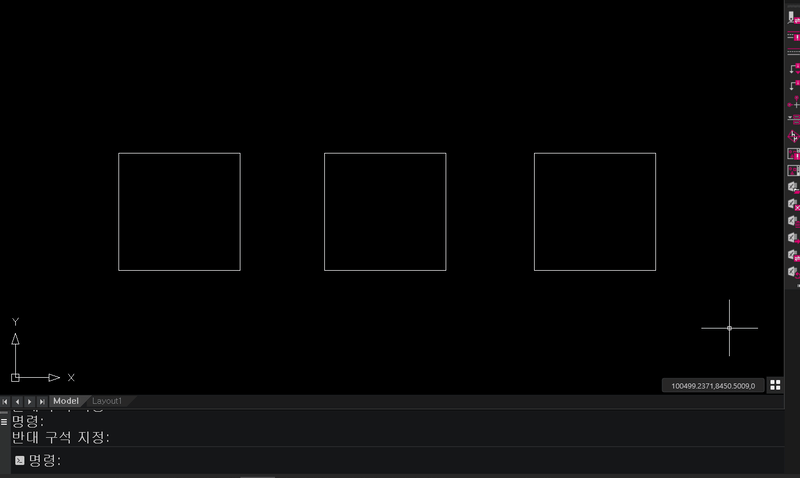

객체 지우기 되지 않는 문제 (영상)



캐드 텍스트 편집

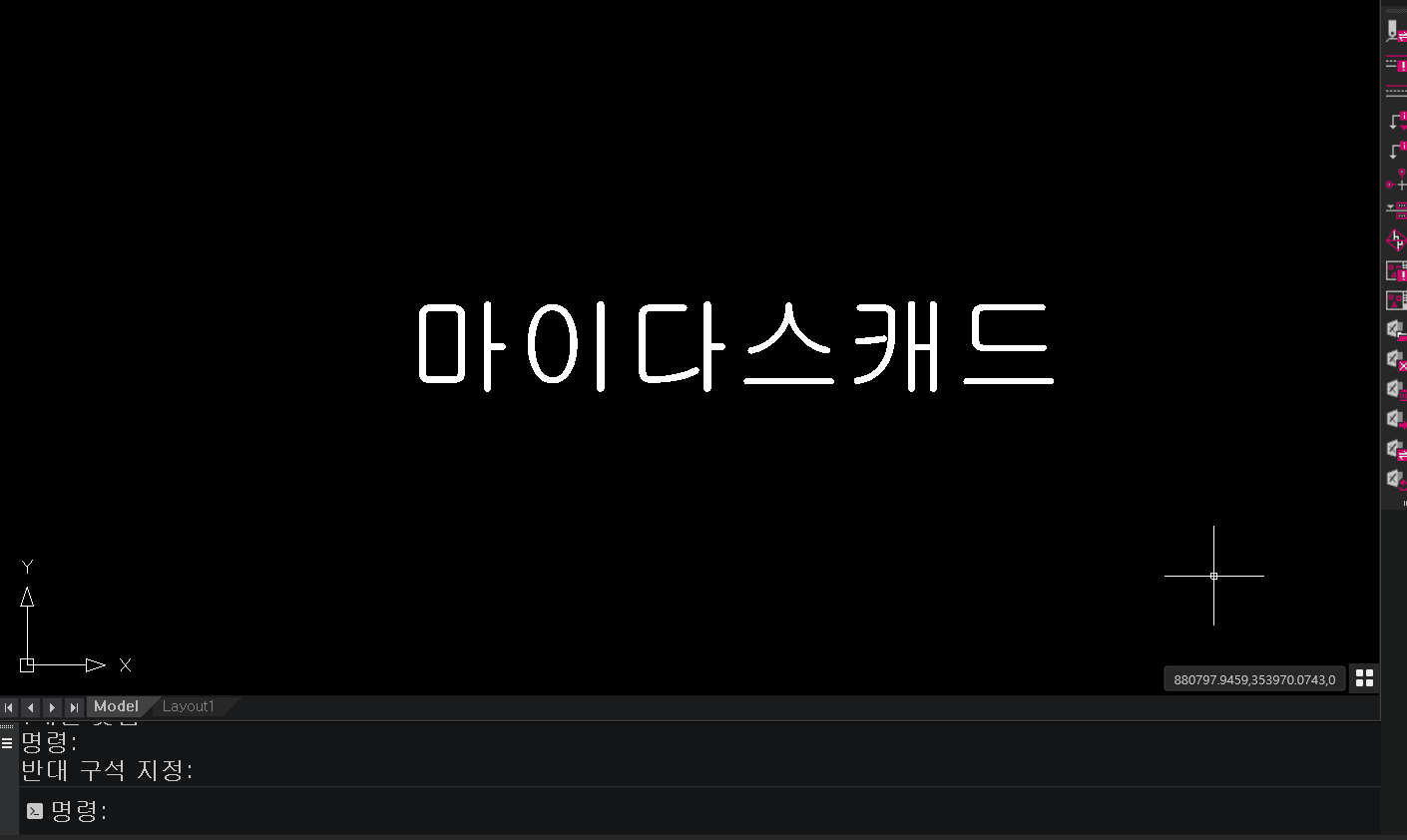

더블클릭으로 텍스트 편집 되지 않는 문제 (영상)





위의 영상처럼 객체를 선택하고 “지우기”했는데 지워지지 않는다거나
텍스트를 “더블클릭”해서 수정하려고 했으나 되지 않는 경우가 있으실 텐데요.
아주 간단한 방법으로 이와 같은 문제를 해결할 수 있습니다.
이 경우는 오류가 아닌 시스템 변숫값이 변경된 것으로 간단한 명령어로 해결이 가능한데요.

아래의 내용을 살펴보면서 따라 하시면 됩니다.





단축명령어 PICKFIRST

PICKFIRST

1) 단축명령어 PICKFIRST 입력

캐드 시스템변수

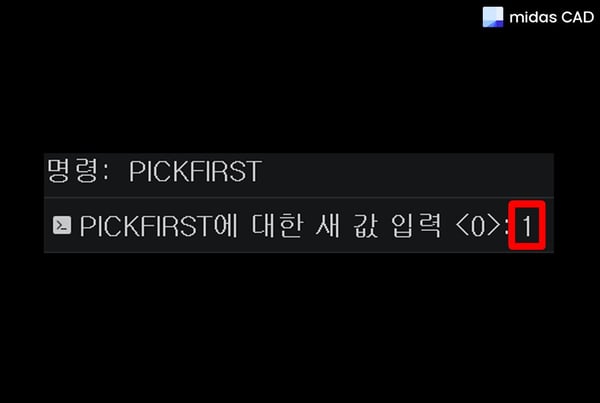

2) 시스템 변수 "1" 입력



위와 같은 방법으로 PICKFIRST의 시스템 변숫값을 1로 변경시키면 기존에 생겼던 문제가 해결될 거예요.

1 = 활성화

0 = 비활성화

이는 시스템 내부적으로 동작을 설정하는 시스템 변수 명령어로 이와 같은 문제가 또 발생되더라도 “오류”가 아니니 겁먹지 마시고 해당 방법으로 해결해보세요!



02. 캐드 다중선택 안됨

캐드 다중선택

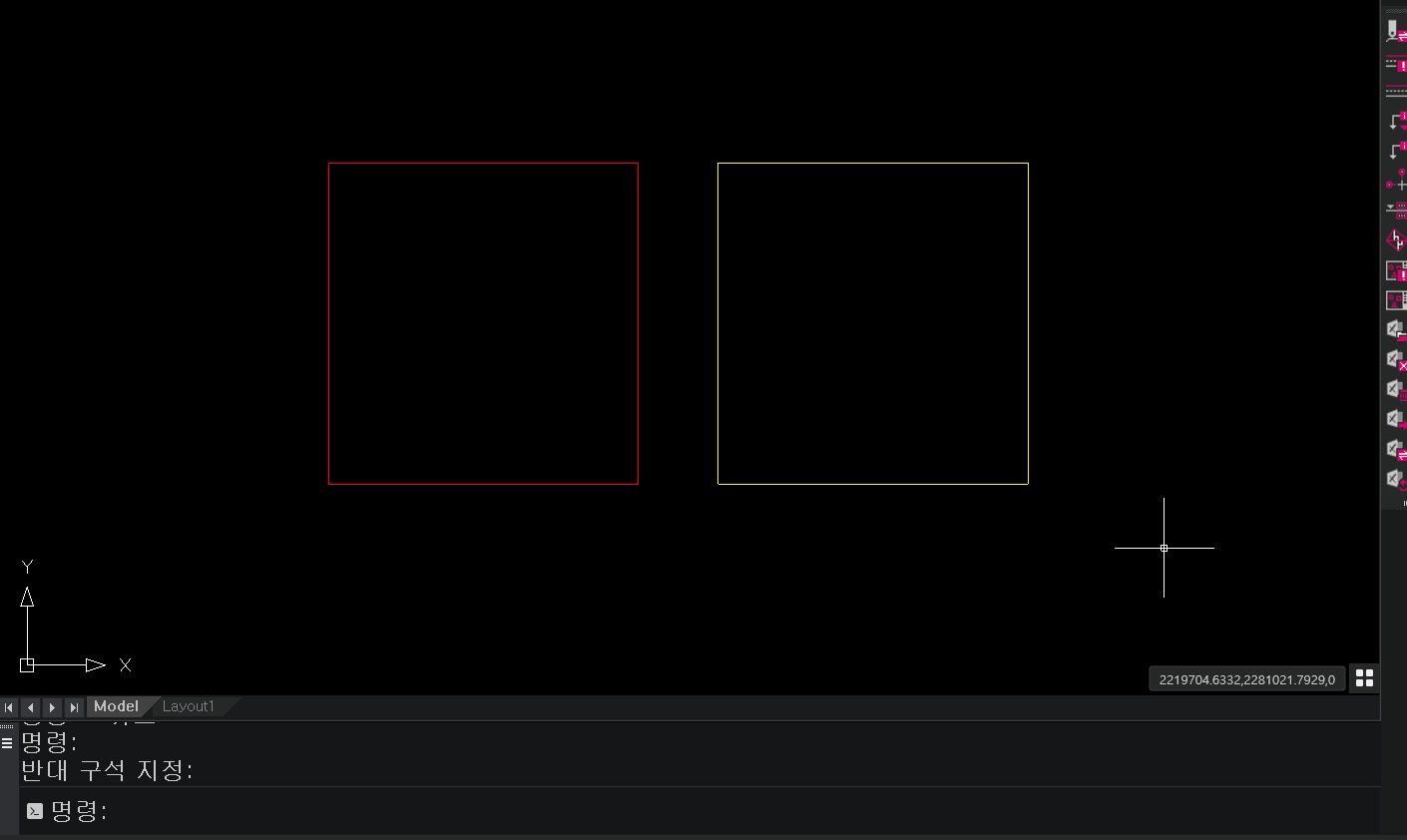

다중선택이 되지 않는 문제 (영상)





위의 영상처럼 첫 번째 객체를 선택하고 두 번째 객체를 선택했는데, “다중 선택”이 되지 않고, 객체가 하나씩 선택되는 경우가 있으실 텐데요
이와 같은 상황에서도 해결방안이 있답니다.
이 경우도 마찬가지로 오류가 아닌 시스템 변숫값이 변경된 것이며, 간단한 명령어로 해결이 가능합니다.





단축명령어 PICKADD

PICKADD

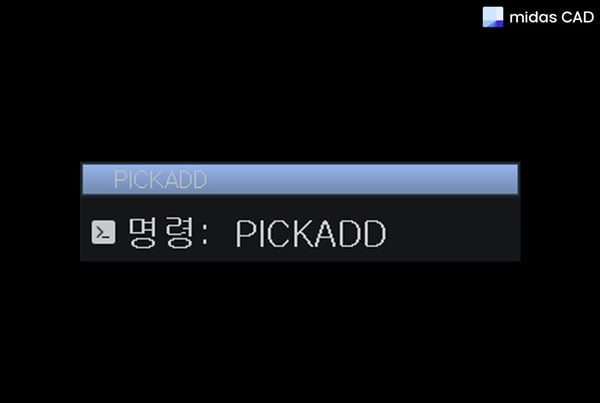

1) 단축명령어 PICKADD 입력



시스템 변수

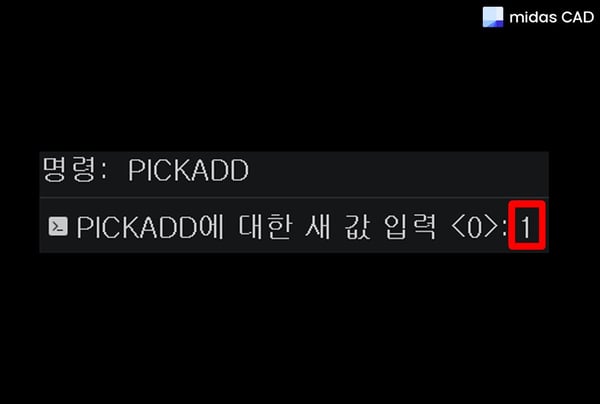

2) 시스템 변수 "1" 입력



위와 같은 방법으로 PICKADD의 시스템 변숫값을 1로 변경시키면 다중 선택이 되지 않는 문제를 해결할 수 있어요.
이처럼 캐드 작업을 하다가 생길 수 있는 문제에 대한 해결방안에 대해서 알아보았는데요.
이외에도 다양한 문제상황이 발생해서 덜컥 “오류”가 생긴 게 아닐까? 하는 걱정을 하실 텐데 간단한 시스템 변수를 변경하여 문제를 해결할 수 있어요.
앞으로도 차근차근 캐드 작업 시 문제 해결방안에 대한 게시글을 포스팅할 예정이니 꼭 블로그 구독! 신청하신 후에 좋은 자료들 받아보세요~!!
